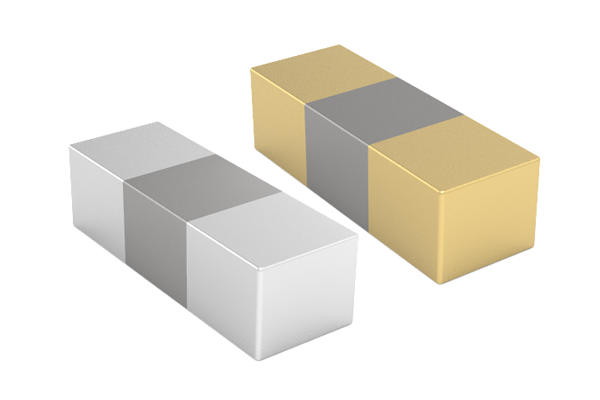

Broadband capacitor
Broadband capacitor
제품소개(기능)
mmWAVE 및 광통신용 기기내 DC block 및 광대역 통과 특성 보유
핵심경쟁력(특장점)
- 독자적인 디자인
- 낮은 삽입 손실 특성
- 40 GHz 이상의 광대역 특성
- 저손실 유전 소재
- RoHS 준수
Application
- 광통신 기기 및 모듈 (TOSA, ROSA 등)
- mmWAVE 용 MMIC 등
| Part No. | Size | Dielectric Material |
Rated Voltage | Capacitance | Capacitance tolerance |
Frequency Range |
Termination Plating |
Data sheet |
S- parameter |
|
| EIA (inch) | JIS (mm) | EIA Code |
DC Volts |
uF | EIA Code |
-3dB point | RoHS | |||
| ABCUA 06F 0XX 103M NDG ABCUA 06F 0XX 103M GDG |
01005 | 0402 | X5R | 6.3 | 0.01uF | M(20%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 06F 0XX 473M NDG ABCUA 06F 0XX 473M GDG |
01005 | 0402 | X5R | 6.3 | 0.047uF | M(20%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 06F 0XX 104M NDG ABCUA 06F 0XX 104M GDG |
01005 | 0402 | X5R | 6.3 | 0.1uF | M(20%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 102 01X 103P NDG ABCUA 102 01X 103P GDG |
0201 | 0603 | X7S | 10 | 0.01uF | P(+100/-0%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUB 102 01X 104K NDG ABCUB 102 01X 104K GDG |
0201 | 0603 | X7S | 10 | 0.1uF | K(10%) | 56 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 102 01X 104K NDG ABCUA 102 01X 104K GDG |
0201 | 0603 | X7S | 10 | 0.1uF | K(10%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 16F 01X 104K NDG ABCUA 16F 01X 104K GDG |
0201 | 0603 | X5R | 16 | 0.1uF | K(10%) | 40 GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 16S 02X 104K NDG ABCUA 16S 02X 104K GDG |
0402 | 1005 | X7R | 16 | 0.1uF | K(10%) | 40GHz | Ni-Sn | ||
| Au | ||||||||||
| ABCUA 50S 02X 104K NDG ABCUA 50S 02X 104K GDG |
0402 | 1005 | X7R | 50 | 0.1uF | K(10%) | 40GHz | Ni-Sn | ||
| Au | ||||||||||
